[Autocad] 외부참조(xref)-전체경로, 상대경로 차이

안녕하세요.

지난번에 캐드에서

외부참조에 대한 글을 썼었는데요,

오늘은 외부참조에서 경로에 대해 이야기를 해보려고 합니다.





외부참조에 대해 궁금하신 분들은 아래글을 참고해 주세요!

[Autocad] 외부참조(xref) 사용법

[Autocad] 외부참조 설정값이 원래대로 돌아갈 때



---

먼저 설명에 앞서

[연습파일] 폴더 안에

이렇게 3개의 도면을 만들었습니다.







그리고 'M-000 연습도면' 안에

외부참조라고 적힌 2개의 파일을 불러올게요.







폴더 이름에 맞게

전체경로, 상대경로로 불러오겠습니다.







'M-000 연습도면'에 불러온 도면은 위와 같습니다.

여기서 전체경로와 상대경로의 차이점은 바로 위에 보이는

저장경로의 표현방법입니다.

차이점을 발견하셨나요??

전체경로는 C:\~ 이렇게 시작하고

상대경로는 .\ 로 시작하죠.



말 그대로 직접적인 경로,

상대적인 경로라는 뜻입니다.

눈으로 알아보기 쉽게 제가 예시를 보여드리겠습니다.











방금은 [연습파일] 폴더 안에 3개의 도면이 같이 있었고,

이번에는 [연습파일]-[도면] 폴더에 'M-000 연습도면'을 넣어두고

다시 도면을 켜보겠습니다.







뭔가 없어졌죠..?

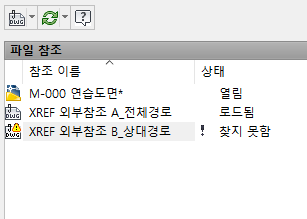

해당 도면에서 상대경로의 도면은

찾지 못함으로 뜨면서 도면에 안 보이는 걸 알 수 있습니다.





바로 이 차이점입니다.

길을 찾는 걸 예시로 들면



절대경로 : 내비게이션에 주소를 입력하기.

상대경로 : 직진해서 왼쪽으로 꺾어서 오른쪽으로 가면 나옵니다.



라고 볼 수 있습니다.



절대경로는 경로가 처음부터 그 정확한 위치로 경로가 이어지기 때문에

폴더위치가 서로 다르더라도

길을 잃지 않고 참조가 되는 반면

(같은 컴퓨터 안에서 내가 폴더 위치만 알고 있으면 됨)



상대경로는 말 그대로 상대적으로 경로를 찾기 때문에

같은 폴더에 있다가 없어지면

길을 잃어버리게 되는 것입니다.



그래서 보통 혼자 작업할 때는 절대경로가

매우 편안하기에 절대경로를 추천하시는 분들이 많습니다.



하지만 다른 사람과 도면을 주고받아야 할 때는

각각 컴퓨터가 달라지기 때문에

절대경로로 할 때는

해당 파일을 찾지 못하는 오류가 생길 수 있습니다.

이럴 땐 상대경로로 해서

같은 폴더 안에만 넣어준다면

외부참조에 오류가 생길 일은 없어지는 것이죠.



그래서 저는 일특성상

다른 사람과 도면을

공유해야하기 때문에

상대경로로 주로 작업을 하고 있습니다.

(단점 : 파일 이름만 달라져도 참조가 안됨,,)



때에 맞게 경로를 지정해서

빠른 퇴근을 해보자고요!



그럼 오늘 글은 여기에서 마무리하겠습니다.

캐드초보였습니다~!
